Широкоуниверсальный фрезерный станок MT8S
2 732 400 руб.
с НДС - на 25.12.2024 г.
Модель: | MT8S |
|
Производитель: | Китай |
|
Изготовитель: | Китай |
- Описание
- Дополнительная оснастка
- Комментарии
- Отзывы
- Доставка
Универсально-фрезерный станок MT8S предназначен для изготовления широкой номенклатуры деталей машин и механизмов, в том числе для изготовления корпусных деталей. Их отличает наличие вертикального и горизонтального шпинделей с независимыми приводами, большеразмерные столы с высокой допустимой нагрузкой и жесткая конструкция из высококачественного чугуна Meehanite.
Станок обладает жесткой массивной конструкцией из высококачественного чугуна Meehanite.
Особенности конструкции
- Многофункциональный универсально-фрезерный станок с пневматическим зажимом инструмента
- Жесткая массивная конструкция из высококачественного чугуна Meehanite
- Вертикальный и горизонтальный шпиндели
- Все направляющие закалены и регулируются клиновыми планками
- Высокая плавность хода зубчатого приводного механизма, работающего в масляной ванне
- Автоматическая подача по осям X, Y, Z
- Двухступенчатый электродвигатель в сочетании с 5-ступенчатой ременной передачей и промежуточной передачей обеспечивают 20 скоростей вертикального шпинделя
- Пневматический зажим инструмента
- Цифровая индикация перемещений по всем осям
- Фрезерная головка имеет две оси вращения и может быть установлена в большом диапазоне пространственных положений
- В конструкции OPTI MT8 - массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью
- Большеразмерные маховики с хорошо читаемыми шкалами
- Поворотный на угол ± 35° координатный стол
- Оснащен светодиодным станочным светильником Optimum
- Система подачи СОЖ со встроенным баком
- Быстрая и удобная установка скорости
- Регулируемый упор глубины сверления
- Стабильные прямоугольные направляющие по осям Y и Z

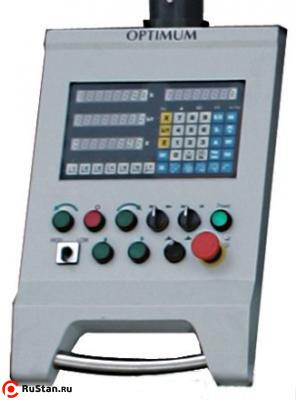

- OPTI MT8 оснащен эргономичной поворотной панелю управления
- Электрические компоненты SIEMENS
- Большие возможности по очень хорошей цене
Технические характеристики фрезерного станка MT8S |
|
---|---|
Характеристика | Значение |
Электропитание | |
Электропитание | 380 В ~50 Гц |
Общая потребляемая мощность | 12 кВт |
Привод вертикального шпинделя | 5,5 кВт |
Привод горизонтального шпинделя | 4 кВт |
Насос подачи СОЖ | 90 Вт |
Подключение сжатого воздуха | 6 бар |
Параметры инструмента | |
Максимальный диаметр рассверливания в стали | 30 мм |
Максимальный диаметр сверления в стали | 21 |
Максимальный диаметр торцевой фрезы | 80 мм |
Максимальный диаметр концевой фрезы | 20 мм |
Шпиндель | |
Конец вертикального шпинделя | ISO 40 (DIN 2080) |
Конец горизонтального шпинделя | ISO 50 (DIN 2080) |

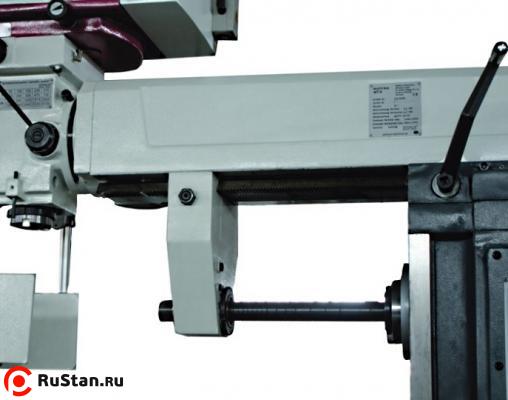

Размер хобота под установку дисковых фрез | Ø32 мм |
Вертикальный шпиндель | |
Частота вращения вертикального шпинделя | 60 - 4660 об/мин |
Количество ступеней | 20 |
Ход пиноли | 140 мм |
Автоматическая подача пиноли | 0,086 / 0,045 / 0,142 мм/об |
Наклон фрезерной головки | ± 45° |
Горизонтальный шпиндель | |
Частота вращения горизонтального шпинделя | 58 - 1800 об/мин |
Количество ступеней | 12 |
Координатный стол | |
Размер стола | 1320 х 360 мм |
Максимальная нагрузка на стол | 350 кг |
Размер Т-образных пазов | 18 мм |
Расстояние между пазами | 80 мм |
Количество пазов | 3 |
Ось Х | |
Перемещение (автоматическое) | 980 мм |
Рабочая подача | 15 - 370 мм/мин |
Ось Y | |
Перемещение (автоматическое) | 300 мм |
Рабочая подача | 15 - 370 мм/мин |
Ось Z | |
Перемещение (автоматическое) | 450 мм |
Габаритные размеры | |
ДхШхВ | 1860x1720x2350 мм |
Масса станка | 2200 кг |
Комплект поставки
- Быстросменный сверлильный патрон 1-16 мм В18
- Переходная оправка ISO40 / B18
- Фрезерная оправка ISO50
- Комплект инструмента для обслуживания
- Руководство по эксплуатации на русском языке
Комплектация за дополнительную плату
