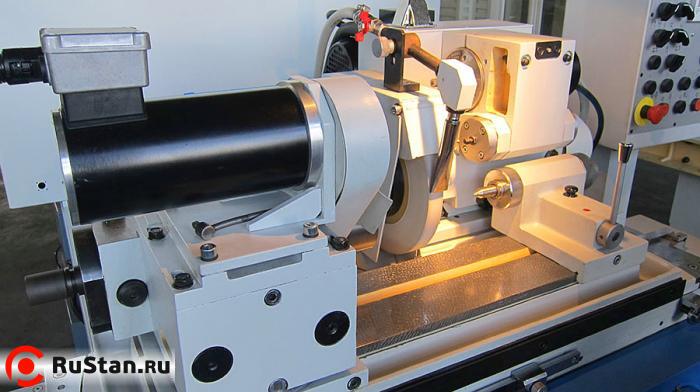

Круглошлифовальный универсальной станок (полуавтомат) VINGRIAI 3U10MSF1-250

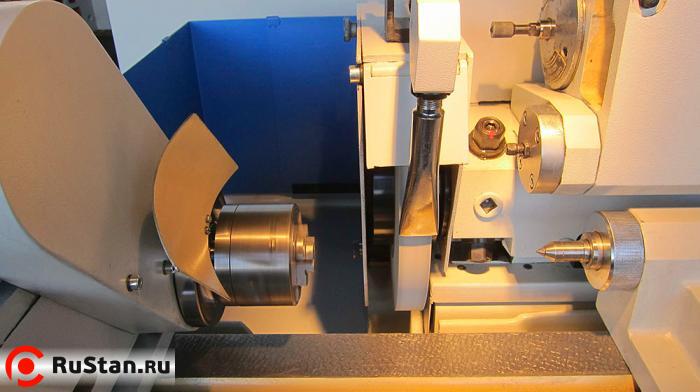

Круглошлифовальный универсальной станок (полуавтомат) VINGRIAI 3U10MSF1-250 (класс точности «С» по ГОСТ 8-82) предназначен для наружного и внутреннего шлифования цилиндрических, конических и торцевых поверхностей деталей при их установке в центрах, патроне, цангах и на планшайбе.

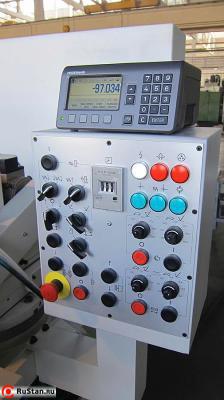

Обработка деталей производится продольным или врезным шлифованием в ручном или полуавтоматическом режимах с управлением от надежной одно координатной системы “HEIDENHAI” ND-287B и линейного датчика LS-486C управляющей подачей шлифовальной бабкой станка, а также контроллер S7-200 фирмы “SIEMENS”, частотные привода и двигателя “LENZE”, которые дают возможности регулирования в широком диапазоне подачи шлифовальной бабки, перемещения стола и частоты вращения обрабатываемой детали. Для внутреннего шлифования используется пневмошпиндель с регулируемой частотой вращения 40000…90000 об/мин.

По отдельному заказу для показания продольного перемещения стола на станок может устанавливаться линейный датчик LS-486C (циклом обработки не управляет).

Простота обслуживания и наладки станка 3U10MSF1-250 гарантирует Вам достаточно высокую производительность и высокую точности обработки.

Особенности 3U10MSF1-250:

• Наличие автоматизированного цикла шлифования с управлением от специального командоаппарата;
• Бесступенчатое регулирование в широком диапазоне скоростей стола и подачи шлифовальной бабки, также частоты вращения бабки изделия и внутришлифовального шпинделя;
• Простота обслуживания и наладки гарантирует вам достаточно высокую производительность и достичь особо высокой точности обработки.

Комплект поставки станка

• Панель програмирования E82ZBC
• Съёмник
• Приспособление для правки откидное (на станке)
• Центр
• Оправка балансировочная
• Наладка для патрона
• Съёмник для центров
• Хомутик ГОСТ 16488-70
• Ключ
• Виброопора ОВ-31 ТУ2-053-1656-83

Комплектация за отдельную плату

• Приспособление для внутренней шлифовки
• Наладка с планшайбой
• Люнет открытый
• Люнет закрытый
• Установка прибора активного контроля
• Комплект фланцев шлифкруга
• Наладка с цангами
• Приспособление правки по радиусу
• Приспособление для правки откидное
• Приспособление для правки поворотное
• Приспособление для балансировки круга
• Индикация продольного перемещения стола ( вторая ось)

Сравнительная техническая характеристика круглошлифовального станка VINGRIAI 3U10MSF1-250
