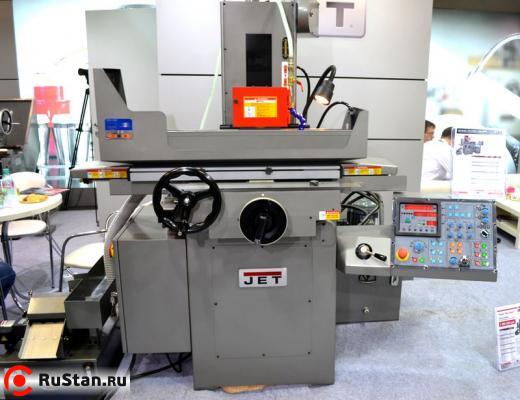

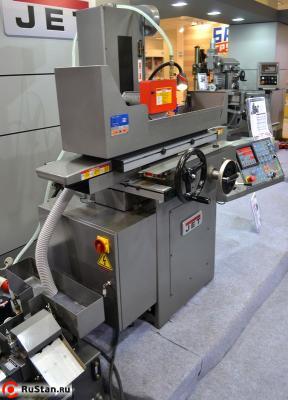

Плоскошлифовальный станок JET JPSG-1224SD

Плоскошлифовальный станок JET JPSG-1224SD предназначен для промышленной обработки обрабатываемых резанием черных и цветных металлов, а так же полимерных материалов, поддающихся обработке резанием. Станок принадлежит к полностью автоматической серии SD и обеспечивает перемещение рабочего стола и шпинделя по трем осям X, Y, Z.

Предусмотрено два режима обработки поверхностей: черновое с подачей от 9 до 50 микрон и чистовое, с ручным выбором съема от 1 до 9 микрон. Необходимые параметры шлифовки задаются с помощью удобного блока управления. В программу можно вводить все необходимые параметры, включая проход шпинделя, его отвод, величину съема чернового и чистового шлифования, количество проходов, а также количество выхаживаний при достижении заданного размера. Размер стола у этой модели равен 300 х 600 мм, максимальная длинна продольного шлифования - 600 мм, поперечного 330 мм, параметр ось шпинделя - стол - 585 мм.

Вместе с микроподачей, предусмотрена быстрая подача шпинделя и его отвод. Продольное перемещение стола (гидроцилиндр/в ручную) 650/ 730 мм соответственно. Максимальное поперечное перемещение стола (автоматическое/ручное) - 310/340 мм, при этом поперечный проход за оборот маховика составляет 5 мм. Ко всем необходимым узлам и агрегатам JPSG-1224SD подведена система автоматической смазки, предусмотрен подвод СОЖ в зону шлифовки. Станок установлен на массивную станину из чугуна высокого качества, ее стенки усилены и снабжены ребрами жесткости, что позволяет свести на нет возможные вибрации при работе.

Станок поставляется полностью готовым для ввода в эксплуатацию. Вместе с ним заказчик получает шлифовальный круг с фланцами и съемником, балансировочный стенд с оправкой, автоматическую систему смазки, систему подачи смазочно-охлаждающей жидкости, алмазный карандаш, лампу подсветки рабочей зоны, защитный экран, установочные регулируемые опоры.

Особенности оборудования JET JPSG-1224SD

• Серия станков с полностью автоматическим перемещением по 3 координатам (X, Y, Z), шаговый двигатель вертикальной подачи (опускания) шпинделя и двигатель ускоренного перемещения шпинделя вверх/вниз
• Вертикальное перемещение шпинделя осуществляется в двух режимах: ускоренное вверх/вниз и микроподача вниз
• На дисплее отображается положение по оси Y, показывающее действительное положение шпинделя

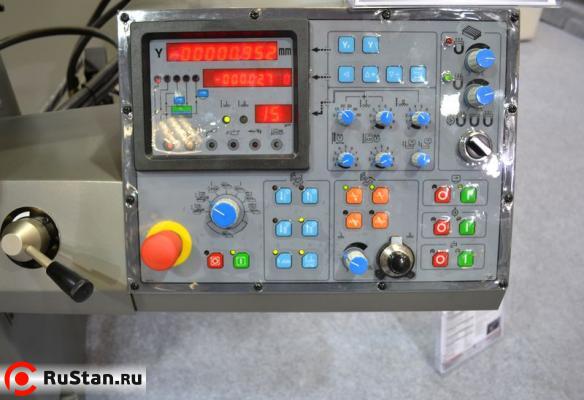

• Цифровой дисплей для установки начала отсчета, величина чернового шлифования, начальная точка для чистового шлифования (значение подачи чистового шлифования), заданная координата, точка подъема, периодичность выхаживания, выхаживание
• Поперечное перемещение стола осуществляется серводвигателем постоянного тока. Регулируется шаг подачи и непрерывная врезная подача шлифования
• Скорость выхаживания шлифовального круга регулируется на пульте управления

Стандартное исполнение cтанка JET JPSG-1224SD

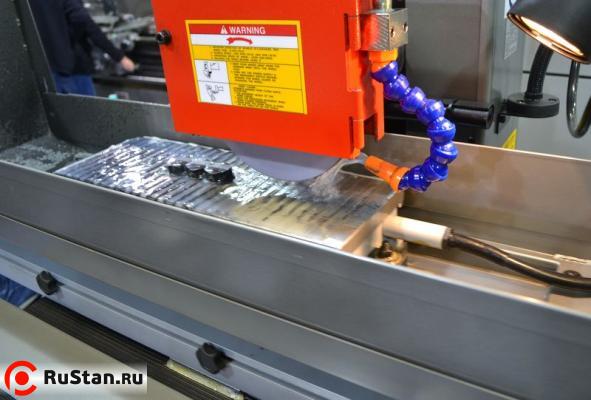

• Электромагнитный стол
• Шлифовальный круг с фланцами и съемником
• Балансировочный стенд с оправкой
• Автоматическая система смазки

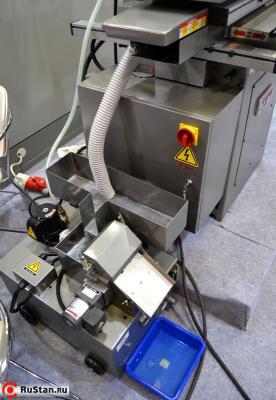

• Система подвода СОЖ с магнитным сепаратором
• Алмазный карандаш для правки круга
• Поперечная подача на ШВП

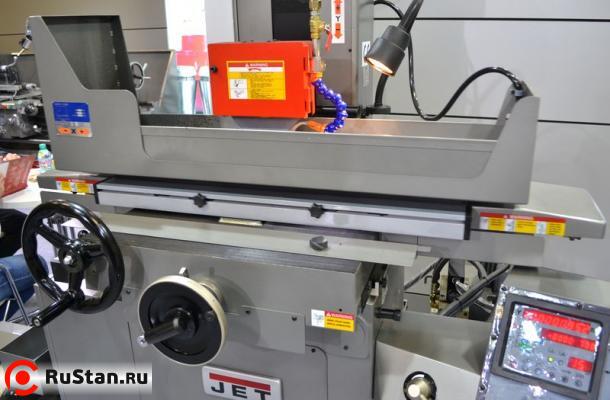

• Лампа местного освещения
• Защитный экран
• Регулировочные опоры
