545 000 руб.
с НДС - на 16.11.2024 г.
| Модель: |  |
Stalex HPB-790 |
| Артикул: | |
382003 |
| Производитель: |  |
STALEX |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы - Комментарии
- Отзывы
- Доставка

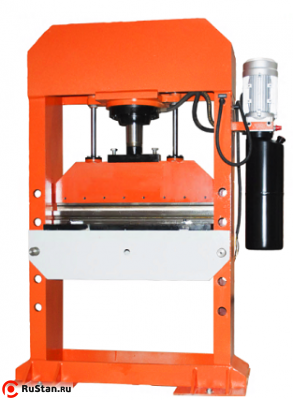

Гидравлический пресс Stalex HPB-790 предназначен для работы в ремонтных и сборочных цехах, для единичных и серийных производств, используется для изготовления простых изделий и запчастей методом гибки.
Стальная надёжная конструкция и специальные гибочные штампы гарантируют необходимую жесткость и устойчивость станка при ежедневном использовании. В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации. Надежная и высокоточная гидравлическая система, контроль давления по манометру, удобное управления станком, рабочий стол перемещающийся вверх и вниз.
Гидростанция станка имеет 3 положения работы:
- Рычаг в право – рабочий ход
- Среднее положение рычага – стоп
- Рычаг влево – обратный ход штока в верх
Вес станка 624 кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HPB имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс гибки (исключаются люфты, перекосы и поломки станины).
Гидростанция станка имеет 3 положения работы:
- Рычаг в право – рабочий ход
- Среднее положение рычага – стоп
- Рычаг влево – обратный ход штока в верх
Время опускание штока на макс. длину 220мм (макс. ход) – 34 секунд (без нагрузки)
Время обратного подъёма штока – 25 секунд (без нагрузки)
- А – общая высота станка 1800 мм
- B – общая ширина станка (по ножным опорам) 1100 мм
- B – общая ширина станка (верхняя часть станка + гидростанция) 1290 мм
- С – общая глубина станка 500 мм
- D – расстояние между опорами 795 мм
- Е – ширина опор 250 мм
- H - максимальная высота заготовки, т.е. расстояние от верхней позиции пуансона до нижнего положения рабочего стола 540 мм
Четыре ребра жёсткости рабочего стола.
- (D: Ширина 795мм – расстояние между опорами)
- (Ширина 950мм – расстояние стола вкл. ширину опор)
- Рычаги крепления стола – Ø=38мм.
- Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина).
- Ø отв. крепления стола на сварных опорах - Ø=42мм.
- Толщины стенок сварных опор – 20/6мм.
- Толщина горизонтальной части стола (рабочая поверхность) – 28мм.
- Ø отверстия в рабочей части стола – 90мм.
В стандартной комплектации матрица – 1шт (длина 785мм, 5 ручьёв)
- Ширина первого ручья – 47мм
- Ширина второго ручья – 32мм
- Ширина третьего ручья – 24мм
- Ширина четвёртого ручья – 18мм
- Ширина пятого ручья – 14мм

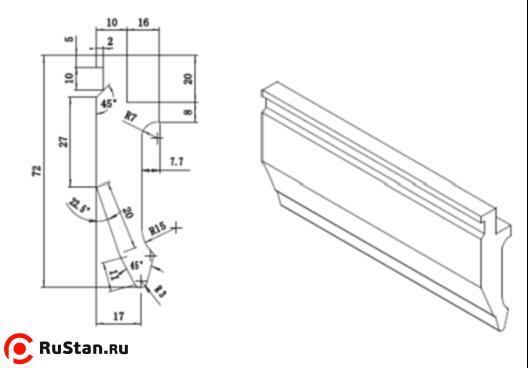

В стандартной комплектации пуансон – 1шт (длина 783мм)
Манометр на станке stalex HPB-790
- Диаметр штока – 80мм
- Макс. ход штока – 220мм
- Диаметр бокового штока – 25мм (2шт)
В стандартной комплектации поставляются дополнительные уплотнительные кольца.
Шильдик станка.
Шильдик мотора гидростанции.
Шильдик гидростанции.
Технические характеристики Stalex HPB-790 |
|
|---|---|
| Характеристика | Значение |
| Усилие, кН | 500 |
| Усилие, тонн | 50 |
| Номинальное давление, МПа | 25 |
| Производительность масляного насоса | 7.0 л / мин |
| Мощность мотора | 3 кВт |
| Рабочее напряжение | 380В - 50Гц - 3 фазы |
| Макс. длина сгибания | 790 мм |
| Макс. толщина гибки на ширину 400 мм Сталь 3 (Ст3сп) Алюминий АМц Нержавейка 12Х18Н10Т |
8мм 8мм 6мм |
| Макс. толщина гибки на ширину 790 мм Сталь 3 (Ст3сп) Алюминий АМц Нержавейка 12Х18Н10Т |
5мм 5мм 4мм |
| Макс. ёмкость, мм | 540 (H: ход + перемещение стола) |
| Ход штока, мм | 220 |
| Гидростанция станка имеет 3 положения работы |
|
| Расстояние от пола до рычага переключения гидростанции, мм | 1230 |
| Перемещение стола | 5 позиций с промежутком 135мм (общее перемещение стола: 135мм+135мм+135мм+135мм=540мм) |
| Рабочий размер стола, мм | 770х345 (ШхГ) |
| Общие размеры стола, мм | 795х295 (ШхГ) (D: Ширина 795мм – расстояние между опорами) (Ширина 955мм – расстояние стола вкл. ширину опор) |
| Рычаги крепления стола, мм | Ø=38/ L=340мм |
| Ø отв. крепления стола на сварных опорах, мм | Ø=42 |
| Толщина стенки сварных опор, мм | t=20/t=6 |
| Толщина стенки верхней части станка, мм | t=18 |
| Размеры упаковки, мм (ШхГхВ) | 1450х650х2000 |
| Упаковка | фанерный ящик |
| Стандартная комплектация | Матрица – 1шт (длина 785мм, 5 ручьёв) Пуансон – 1шт (длина 783мм) Дополнительные уплотнительные кольца |
| Масса Stalex HPB-790 , кг (нетто) | 624 |
| Масса, кг (брутто) | 695 |
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Разметить комментарий или вопрос
Габариты в упаковке ДхШхВ, мм: 1450x650x2000
