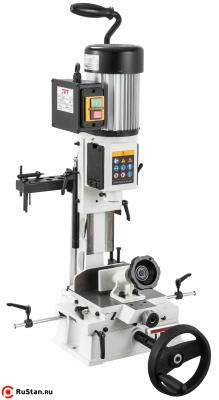

JBM-4 – долбежно пазовальный станок для подготовки деталей под прямую (90°) стыковку соединением шип-паз. Прочная и жесткая конструкция изготовлена из массивных чугунных отливок. Колонна зафиксирована под прямым углом к плоскости рабочего стола, ее положение не регулируется, это упрощает настройку и повышает точность станка.

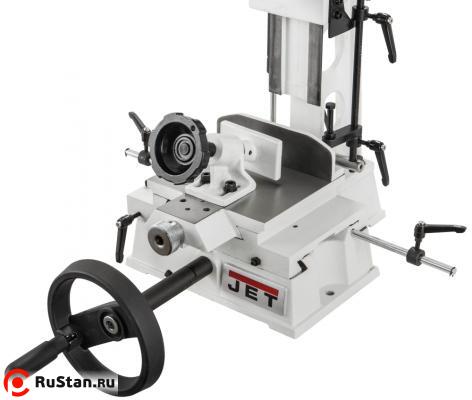

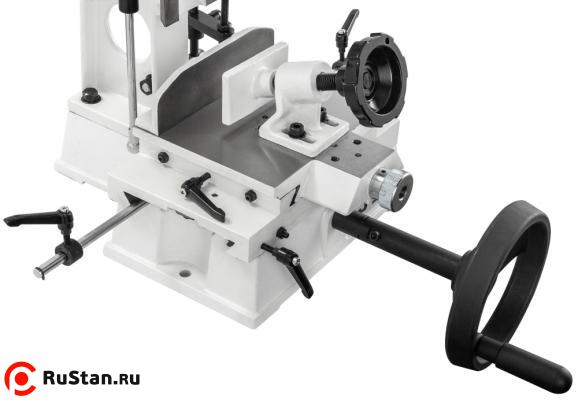

Заготовка размещается на координатном столе вдоль упора и фиксируется винтовым прижимом с наклонной осью. За перемещение вдоль отвечает большой маховик с рукояткой, крайние точки задают регулируемыми концевыми упорами. Движение поперек считается второстепенным и используется в основном для установки резца по центру заготовки, поэтому ходовой винт вращается не маховиком, а небольшой ручкой с накаткой. Все детали стола, включая упоры и прижимы, сделаны из чугуна, что обеспечивает жесткость и отсутствие вибраций при работе.

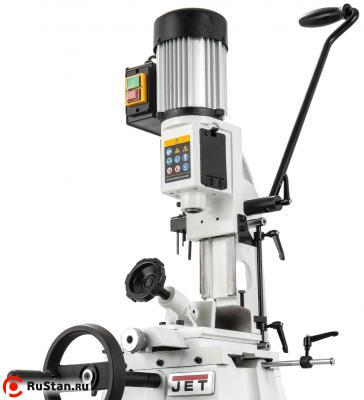

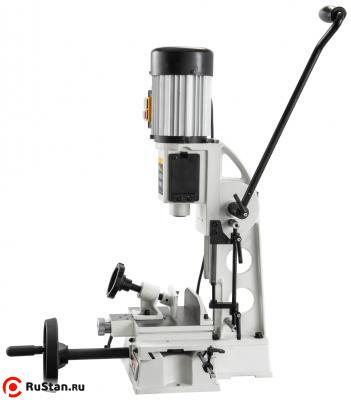

Подача сверла-резца производится длинной рукояткой, высоту которой можно настроить в зависимости от толщины заготовки и длины «долбяка». Вес подвижной части компенсирует газовый упор.

Характеристики и особенности устройства этого станка оптимальны для выполнения типовых операций и позволяют использовать его как в любительских, так и в профессиональных целях.

Особенности

  • Реечный механизм подачи с газовым упором
  • Механизм быстрой регулировки высоты рычага подачи резца
  • Регулируемый упор глубины фрезерования
  • Продольный упор заготовки
  • Винтовой прижим заготовки к продольному упору
  • Координатный рабочий стол
  • Регулируемые ограничители хода по продольной оси
  • Рабочий стол из чугунного литья

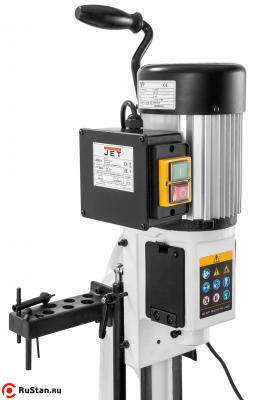

  • Кронштейн для принадлежностей

Технические характеристики JBM-4

Характеристика Значение
Потребляемая (выходная) мощность / Напряжение 0,55 (0,4) кВт / 220 В
Частота вращения шпинделя на холостом ходу 1420 об/мин
Максимальный диаметр зажима сверлильного патрона 13 мм
Максимальный размер резца (твердые/ мягкие породы) 12/ 16 мм
Ход резца 105 мм
Максимальная высота заготовки (от стола) 110 мм
Ход стола по осям (продольный/ поперечный) 150/ 80 мм
Размеры рабочего стола (ДхШ) 180х160 мм
Размеры упора заготовки (ДхВ) 180х50 мм
Максимальное расстояние от упора до центра резца 65 мм
Габаритные размеры (ДхШхВ) 275х440х640 мм
Вес JET JBM-4 39 кг

Комплектация

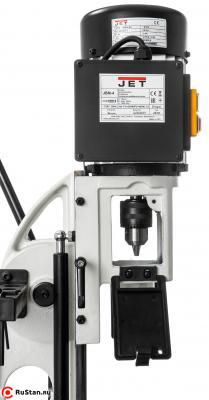

  • Сверлильный патрон и зажимной ключ
  • Втулка для установки резцов с хвостовиком 3/4''

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос

Отзывы о JET JBM-4:

Отзывов пока нет, но ваш может быть первым.
Масса брутто: 41 кг.
Габариты в упаковке ДхШхВ, мм: 350x500x700
