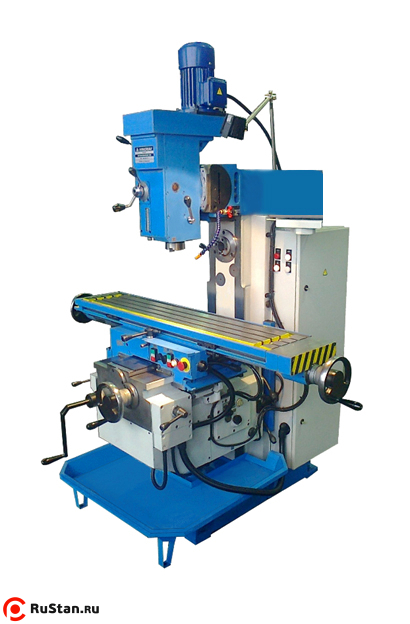

Горизонтальный консольно-фрезерный станок 6Т80SHC218
Код товара:
35218
Нет в наличии
| Модель: |  |
6Т80SHC218 |
| Артикул: | |
6Т80SHC218 |
| Изготовитель: |  |
Белоруссия |
Горизонтально-фрезерный консольный станок с вертикальным поворотным шпинделем модели 6Т80SHC218, предназначен для выполнения разнообразных фрезерных работ в условиях индивидуального и серийного производства. На станках удобно фрезеровать плоскости, торцы, скосы, пазы на небольших деталях разнообразной конфигурации из стали, чугуна, цветных металлов и пластмасс.
Особенности
- Поворотная шпиндельная головка с выдвижной пинолью позволяет производить обработку наклонных поверхностей;
- Главный привод имеет 12 скоростей вращения через механическую коробку скоростей;
- Привод подач имеет 18 скоростей через механическую коробку подач;
- Использование дополнительных приспособлений позволяет расширить технологические возможности станка.
- На базе станка 6Т80SHC218 выпускается модель 6Т80SHC218F1 c УЦИ ND780 и линейными измерительными датчиками фирмы HEIDENHAIN.
Технические характеристики 6Т80SHC218 | |
|---|---|
| Характеристика | Значение |
| Размер рабочей поверхности стола, мм. | 1250 х 260 |
| Наибольшее продольное перемещение стола, мм. | 800 (ось Х) |
| Поперечный ход стола, мм. | 220 (ось Y) |
| Наибольшее вертикальное перемещение стола, мм. | 400 (ось Z) |
| Наибольший угол поворота стола в горизонтальной проскости, град. | — |
| Количество скоростей вращения шпинделя | 12 (ручное переключ.) |
| Пределы частот вращения шпинделя, об/мин | 50 — 2240 (горизонтальный шпиндель); 56 — 2500 (вертикальный шпиндель) |
| Конец шпинделя | SK 40 (DIN2079, ГОСТ 24644) |
| Наибольший крутящий момент на шпинделе, Нм | 155 (горизонтальный шпиндель); 117 (вертикальный шпиндель) |
| Макс. угол поворота вертикал. головки, град. | +/- 45o (в продольной плоскости); +30o / — 45o (в поперечной плоскости) |
| Расстояние от оси горизонтального шпинделя до поверхности горизонтального стола, мм. | 0 — 400 |
| Масса 6Т80SHC218 заготовки, кг. | 200 |
| Расстояние от торца вертикального шпинделя до поверхности горизонтального стола, мм. | 15 — 400 |
| Ход шпинделя, мм. | 70 (вертикальной головки) |
| Мощность двигателя подач, кВт | 0,75 |
| Число ступеней подач | 18 |
| Пределы рабочих подач, мм/мин | 20 — 1000 |
| Вертикальные подачи стола, мм/мин | 10 — 500 |
| Скорость быстрых перемещений, м/мин | 3,35 (ось Х, Y); 1,7 (ось Z) |
| Количество Т-образных пазов | 3 |
| Ширина Т-образного паза | 14Н8 |
| Расстояние между осями Т-образных пазов, мм. | 50 |
| Зажим-отжим инструмента | ручной |
| Класс точности | Н |
| Мощность привода главного движения, кВт | 3 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 1925 x 1835 x 2080; 2200х1750х2000 (в упаковке) |
| Масса, кг. | 1500; (1700 в упаковке) |
