Алюминиевый координатный стол с прижимами KRS-330х95 AL
| Модель: |  |
KRS-330х95 AL |
| Артикул: | |
100020 |
| Производитель: |  |
Proma |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
Аналоги KRS-330х95 AL
Ширина стола140 мм
Ход по Х200 мм
Ход по Y125 мм
Масса17 кг
Ширина стола140 мм
Ход по Х203 мм
Ход по Y125 мм
Масса17 кг
Ширина стола100 мм
Ход по Х100 мм
Масса3 кг
Ширина стола140 мм
Ход по Х180 мм
Масса13 кг
Ширина стола130 мм
Масса8 кг
Ширина стола100 мм
Ход по Х80 мм
Ход по Y50 мм
Масса11 кг
Ширина стола140 мм
Ход по Х180 мм
Ход по Y100 мм
Масса17 кг
Ширина стола175 мм
Ход по Х126 мм
Ход по Y120 мм
Масса16 кг
Ширина стола100 мм
Ход по Х80 мм
Ход по Y50 мм
Масса11 кг

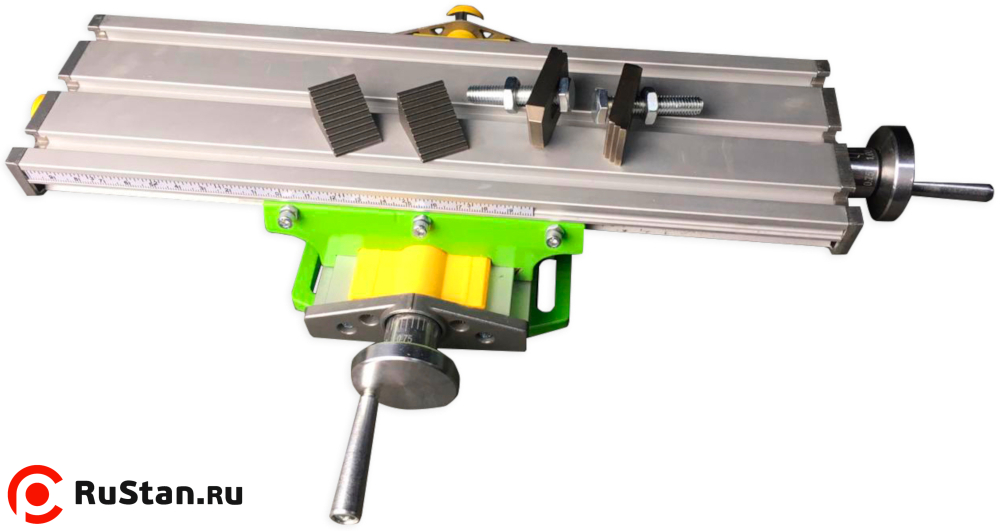

Алюминиевый координатный стол KRS 330х95 AL предназначен для установки на сверлильные станки, либо применяется с специальными подставками для сверлильного оборудования, что значительно расширяет их возможности.

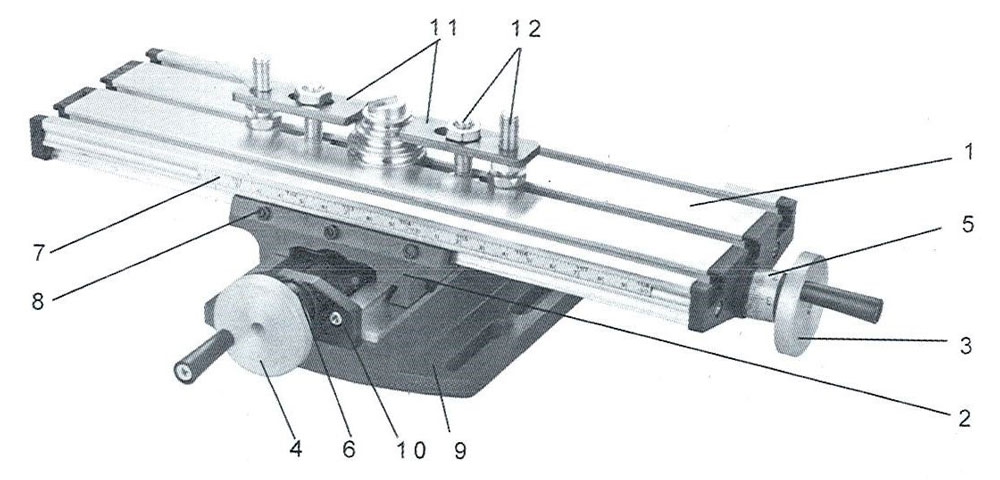

Особенности KRS 330х95 AL
- Рабочий стол.
- Направляющая стола с креплением «Ласточкин хвост»
- Штурвал продольного перемещения.
- Штурвал поперечного перемещения.
- Лимб продольного перемещения.
- Лимб поперечного перемещения.
- Регулируемая линейка продольного перемещения стола.
- Регулировочный болт крепления «Ласточкин хвост»
- Основание стола.
- Защитное ограждение винта перемещения стола.
- Прижимные планки.
- Крепления прижимных планок.
Стол предназначен для точной подачи обрабатываемых заготовок при небольших фрезерных, сверлильных, расточных и т.п. работ. Координатный стол при работе ОБЯЗАТЕЛЬНО должен быть закреплен на рабочей поверхности через отверстия крепления стола.
Если со временем скорость хода стола изменяется в большую или меньшую сторону, используйте регулировочные винты крепления «Ласточкин хвост» для перенастройки. Для того чтобы отрегулировать плавность хода продольного перемещения сначала необходимо поочередно раскрутить стопорные гайки крепления «Ласточкин хвост», после чего настройте плавность хода стола с помощью трех регулировочных винтов. После окончания регулировки необходимо затянуть стопорные гайки в исходное положение. Регулировка поперечного хода производится аналогично продольному.
Технические характеристики KRS-330х95 AL |
|
|---|---|
| Характеристика | Значение |
| Габариты стола | 430 Х 280 Х 80 мм |
| Площадь стола | 330 Х 95 мм. |
| Продольная подача | 190 мм |
| Поперечная подача | 67 мм |
| «Т» Паз стола | 14 мм. |
| Деление нониуса | 0.05 мм. |
| Габариты основания стола | 145 Х 125 |
| Отверстия крепления стола. | 50 Х 9 мм, 4шт. |
| Межосевое расстояние отверстий | 100 мм. |
| Масса KRS-330х95 AL стола (нетто/брутто) | 1,8/2,4 кг. |
