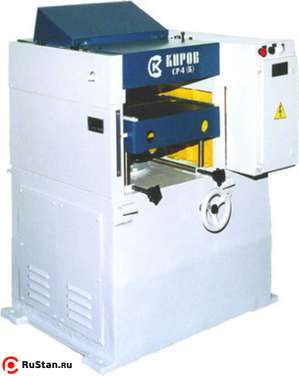

Рейсмусовый односторонний станок СР4(К)
440 000 руб.
с НДС - на 25.12.2024 г.
| Модель: |  |
СР4(К) |
| Производитель: |  |
Россия |
- Описание
-
Документы - Комментарии
- Отзывы
Российский односторонний рейсмус СР4(К) предназначен для продольного одностороннего фрезерования в размер по толщине плоских заготовок (досок, щитов, брусков) из древесины хвойных и лиственных пород.
Применяется в различных деревообрабатывающих производствах. Обработка заготовок про-изводится четырёх-ножевым валом цилиндрической формы с клиновым закреплением ножей в корпус вала. Перед ножевым валом установлен специальный прижим для подпора волокон древесины в зоне резания и устранения заколов на обрабатываемой поверхности.
Стол, по которому подаются заготовки, литой жёсткой конструкции, оборудован поддерживающими вальцами для уменьшения трения при перемещении обрабатываемого материала. Подъем и опускание стола по высоте в зависимости от толщины обрабатываемого материала производится вручную маховиком. Для обеспечения безопасности работы предусмотрены: ограждения ножевого вала, служащие одновременно эксгаустерной воронкой; когтевая защита со стороны загрузки, предотвращающая обратное выбрасывание заготовки в процессе обработки; электроблокировка, исключающая включение привода ножевого вала при откинутой эксгаустерной воронке.
Конструктивные особенности
- Станина рейсмуса коробчатого типа, литая
- Механизм подачи рейсмусного станка – четырехвальцовый, который состоит из двух верхних и двух нижних подающих вальцов. Верхние подающие вальцы собраны на двух опорах и состоят из переднего рифленого и заднего гладкого вальцов. Нижние подающие вальцы – гладкие и установлены в столе.
- Для устранения явления вырывов волокон древесины, перед 4-х сторонним ножевым валом установлен специальный прижим.
- Подъём и опускание стола в зависимости от толщины заготовки - ручное.
- Безопасность работы на станкке обеспечивается:
- Когтевой защитой установленной перед подающими вальцами;
- Все потенциально опасные части станка смонтированы в станине или закрыты специальными кожухами.
Дополнительная комплектация рейсмусового станка
- приспособление для выверки ножей по высоте.
Технические характеристики рейсмусового станка СР4(К)
| Характеристика | СР4(К) |
|---|---|
| 1. Наибольшая ширина заготовки, мм | 400 |
| 2. Толщина заготовки, мм - наибольшая, не менее - наименьшая, не менее | 200 5 |
| 3. Наименьшая длина заготовки, не более, мм | 300 |
| 4. Частота вращения ножевого вала, не менее, об/мин | 4775 |
| 5. Наибольшая толщина снимаемого слоя за одни проход, не более, мм | 4,5 |
| 6. Номинальный диаметр окружности резания, мм | 128 |
| 7. Скорость подачи, м/мин | 12 |
| 8. Перемещение стола | ручное |
| 9. Диаметр присоединительного патрубка эксгаустерной воронки, мм | 100 |
| 10. Габаритные размеры станка, не более, длина х ширина х высота,мм: | 950 х 990 х 1250 |
| 11. Масса станка, не более, кг | 800 |
| Характеристика электрооборудования | |
| 12. Номинальный мощность электродвигателя, кВт | 7,5 |
| 13. Синхронная частота вращения электродвигателя, об/мин | 3000 |
| Данные для эксгаустерной системы (для обеспечения максимально допустимого содержания древесной пыли в воздухе 6 мг/м3) | |
| 14 Расход воздуха не менее, м3/ч | 1800 |
| 15 Скорость потока воздуха в выходном патрубке, м/сек | 21 |
| 16 Объём удаляемых опилок, стружки, кг/ч | 500 |
